데드볼트
DEADBOLT
데드볼트
Dead Bolt

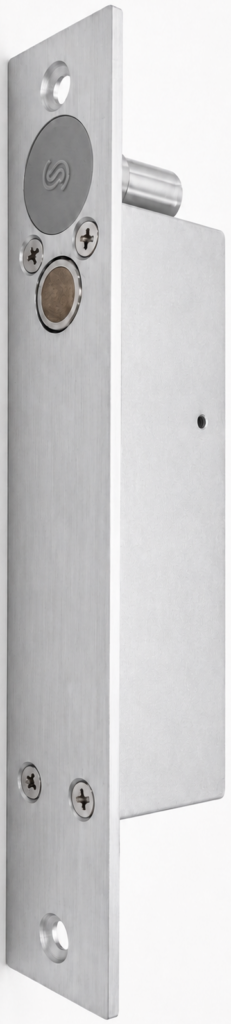

DB-1310
정전시 열림형 (FALE SAFE TYPE)
Product Information
| 제품 크기 | 203 * 38 * 37 mm |
| 앞판넬 크기 | 203 * 38 * 3 mm |
| 받이판 크기 | 102 * 29 * 3 mm |
| 사용 전원 | DC 12V 700mA DC 24V 400mA 주문시 선택 |
| 솔레노이드 | Continuous duty, safety type |
| 문상태 감지 스위치 | COM, NO |
| 잠금상태 감지 스위치 | COM, NO, NC |
| 볼트 | 16mm dia, stainless steel 17mm throw |
| 관련제품 | SL-106 락-컨트롤러 (지연시간 및 오픈접점 필요시 추가주문) |
| 매립형 데드볼트 | |
제품 자료실
Product downlord center
카달로그
제품 도면
타공도
사용 설명서
상세 사양 및 참고자료
Product detail specifications
1. 주의사항
본 제품은 DC전원을 사용하며 최초 출고시 12V, 24V 중 한가지를 선택하셔야 합니다.
지연시간 및 오픈접점 필요시 SL-106 락-컨트롤러가 필요합니다. (메뉴에 기타제품 참조)
문상태 및 잠금상태 감지접점이 기본 포함된 모델입니다.
락-컨트롤러를 사용할 경우 DB본체에 내장된 문감지 접점(등색/회색)은 락-컨트롤러와 결선되므로 다른 용도로 사용하실 수 없습니다.
문상태감지 접점은 기본이 COM/NO 이며 NC접접이 필요하시면 별도 문의 바랍니다.
설치 및 결선 과정에서 전원의 +, – 를 꼭 지켜주셔야 합니다.
2. 결선방법
| 구분 | 색상 | 내용 |
|---|---|---|
| 1 | 적색 | 전원 + |
| 2 | 흑색 또는 백색 | 전원 - |
| 3 | 등색 | 문감지 NO |
| 4 | 회색 | 문감지 COM |
| 5 | 녹색 | 잠금상태 감지 NO |
| 6 | 황색 | 잠금상태 감지 COM |
| 7 | 자색 | 잠금상태 감지 NC |
3. 세트 구성품 (1BOX 기준)
| 구분 | 구성품목 | 수량 | 규격 |
|---|---|---|---|
| 1 | 제품 본체 | 1 | |
| 3 | 설치부품(받이판/나사류 외) | 1 | |
| 4 | 타공도 | 1 | |
| 5 | 설명서 | 1 |
